扇區水泥膠結測井是從縱向和橫向測量套管周圍的水泥膠結質量。以灰度圖的形式直觀顯示第一膠結面的膠結質量；評價第二界面的膠結質量。

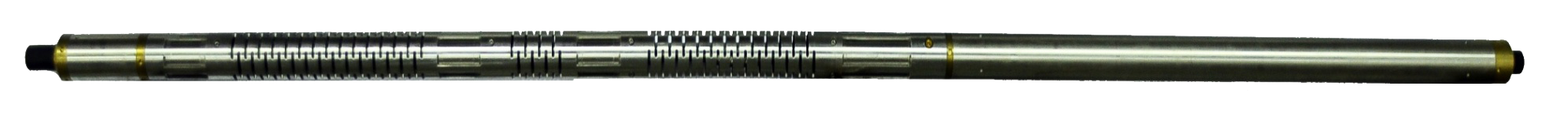

70mm八扇區儀器

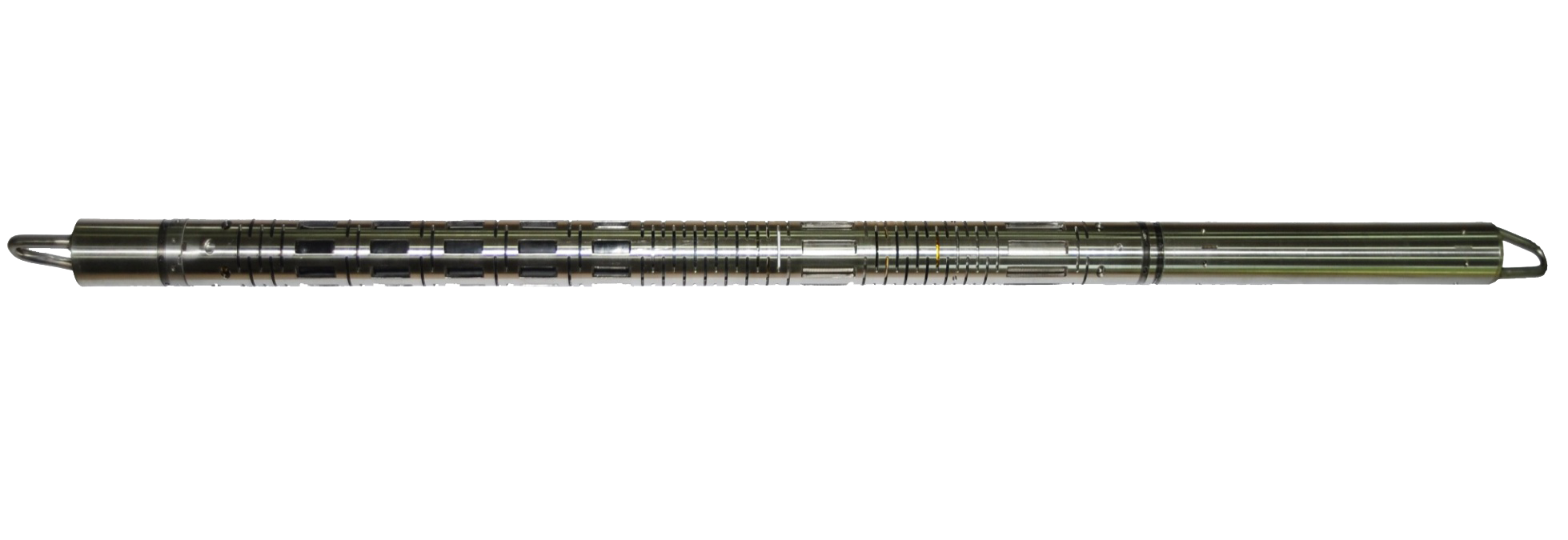

89mm八扇區高分辨率聲波儀器

配陀螺儀時：

單芯電纜：

最高工作溫度：175℃

最大承受壓力：140Mpa

適用套管：114.3mm～244.5mm（推薦范圍：114.3mm～190.5mm）

分辨率：6點/ft（在550m/h時）

精度：±5%

測井速度：最大550m/h

儀器外徑：70mm、89mm、51mm

本儀器包括電子線路和探頭兩部分，電子線路通過承壓接頭連接到探頭的上端。

采用較短源距的八發八收或一發八收換能器陣列來測定套管周圍八個45°扇區的聲幅；同時提供標準3’幅度和5’全波檢測。

采用小型耐磨波紋管設計，隔聲效果好，應用范圍廣。

設置井溫探頭，同時提供井溫參數。

以灰度圖的形式形象、直觀的顯示出套管與水泥環（第一膠結面）的膠結情況，準確評價第一界面存在的竄槽、空洞的大小、位置及分布情況?？梢栽u價第二界面膠結情況。

可以精確評價水泥返高。

適用于新、老井的固井質量評價。

與高分辨率聲波一體化設計。

與陀螺測斜儀配接可以準確定位竄槽、孔洞的地理北為基準的準確方位。

與常規聲波變密度儀器比較：

FJCY包含常規聲波變密度儀器的全部測井信息，可完全替代常規聲波變密度測井；

FJCY能監測和評價全井周第一界面的膠結情況；能直觀顯示第一界面竄槽或孔洞的位置、大小及分布情況；

能區分由于井內壓力引起的微環通道造成部分膠結引起的測量結果的多解性。
